作者 主题:使用基址进行蚀刻的PCB问题。不确定交易是多少。 (Read 3480 times)

0会员和1位客人正在查看此主题。

 离线 Massdestruction.

  • 贡献者
  • 帖子:16
  • 国家:  我们
大家好

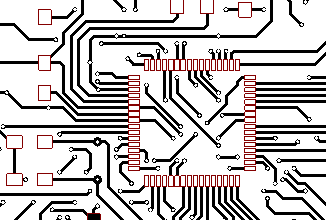

我刚刚在吉拉德铺设了我的PCB的痕迹,我想在透明胶片上打印出PCB并蚀刻我自己,但我'm跑到一个问题。当我打印出PCB的几个SMD安装零件打印出时"hollow". Example below.

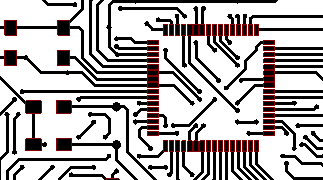

但是,当我选择"No drill mark"在垫子钻菜中。他们aren't镂空,但我松开了钻孔。下面的例子。



所以我的问题是如何让这个PCB正确打印,以便我的SMD零件aren'镂空?为什么钻井属性无论如何都会影响它吗?
另外一个好奇的事情是我选择打印黑白的选项,而是一些部件以任何方式打印颜色。它'对我来说并不大笔交易,但我'd想知道为什么如果有人知道,为什么会发生这种情况。


 离线

  • 频繁的贡献者
  • **
  • 帖子:685
Re:使用kicad打印PCB以蚀刻。不确定交易是多少。
« 回复#1开: 2017年2月8日,05:51:55»
大多数PCB是由Gerber生产的'plot' - 铜2D布局和佣金/ G代码的文件'Drill'定义孔的文件。

也许尝试从kicad输出gerbers和钻取文件和从另一个程序的纸张/电影上打印,了解如何打开gerber +钻头,并且具有比kicad更好的打印机支持。


 离线 james_s.

  • 超级贡献者
  • ***
  • 帖子:14076
  • 国家:  我们
Re:使用kicad打印PCB以蚀刻。不确定交易是多少。
« 回复#2开: 2017年2月8日,06:02:34»
如果您选择小型钻头标记,问题是否会发生?

您是否自己创建了这些组件模块,或者他们来自库存图书馆吗?


 离线 Elektroquark.

  • 支持者
  • ****
  • 帖子:1225
  • 国家:  es.
    • Elektroquark.
Re:使用kicad打印PCB以蚀刻。不确定交易是多少。
« 回复#3开: 2017年2月8日,07:49:05»
你是如何尝试打印的?
使用Plot选项到PDF文件,并向我们显示您在对话框中选择的选项。

 离线 Massdestruction.

  • 贡献者
  • 帖子:16
  • 国家:  我们
Re:使用kicad打印PCB以蚀刻。不确定交易是多少。
« 回复#4开: 2017年2月8日,11:40:14 AM»
如果您选择小型钻头标记,问题是否会发生?

您是否自己创建了这些组件模块,或者他们来自库存图书馆吗?

是的,我尝试了小钻头,我几乎得到了相同的结果。 SMD部件仍然是空心的,但钻孔较小。

组件模块/脚印是矿山和股票的组合。股票是那些存在问题的人。我让自己的足迹很好。


 离线 Massdestruction.

  • 贡献者
  • 帖子:16
  • 国家:  我们
Re:使用kicad打印PCB以蚀刻。不确定交易是多少。
« 回复#5: 2017年2月8日,晚上12:00:18»
你是如何尝试打印的?
使用Plot选项到PDF文件,并向我们显示您在对话框中选择的选项。

我用了文件 - >打印选项。但是,绘制PDF和打印似乎工作了!一切都在展示它看来!谢谢Edonork!


 离线 james_s.

  • 超级贡献者
  • ***
  • 帖子:14076
  • 国家:  我们
Re:使用kicad打印PCB以蚀刻。不确定交易是多少。
« 回复#6开启: 2017年2月8日,04:27:51 PM»
那's odd, I've always used file>我家用蚀刻板时打印,我'虽然也许也许在那里's a recent bug.


 离线 Technotronix

  • 常规贡献者
  • *
  • 帖子:208
  • 国家:  我们
    • PCB组件
Re:使用kicad打印PCB以蚀刻。不确定交易是多少。
« 回复#7: 2017年2月20日,下午12:08:15»
我认为小或大钻头赢了't影响它。它提供了相同的输出。
